Cum să citiți o plăcuță de capacitate a unui stivuitor: Ghid complet cu exemple

Răspuns rapid

O placă de capacitate a stivuitorului vă spune că sarcina maximă de siguranță camionul poate transporta în anumite condiții. Cele trei numere care contează cel mai mult sunt: (1) capacitatea nominală în lbs sau kg, (2) centrul de sarcină în inci sau mm - distanța de la suprafața furcii la centrul de greutate al sarcinii și (3) înălțimea maximă de ridicare . Toți trei lucrează împreună. Schimbați oricare dintre ele și capacitatea nominală se schimbă și ea. Un stivuitor de 5.000 lb nu ridică întotdeauna 5.000 lb - citiți fiecare rând a plăcii înainte de a încărca.

24 in

Centru de încărcare stşiard

Cele mai multe capacități nominale sunt calculate la un centru de sarcină de 24 de inchi (600 mm).

30-50%

Scădere de capacitate

Reducerea tipică a capacității la ridicarea la înălțime maximă față de nivelul solului

29 CFR

1910.178(a)(6)

Reglementarea OSHA care necesită o plăcuță cu date lizibilă pe fiecare stivuitor în orice moment

Decese pe an (SUA)

Decesele anuale ale stivuitoarelor - supraîncărcarea și răsturnările sunt principalele cauze

1. Ce este o placă de capacitate pentru stivuitor?

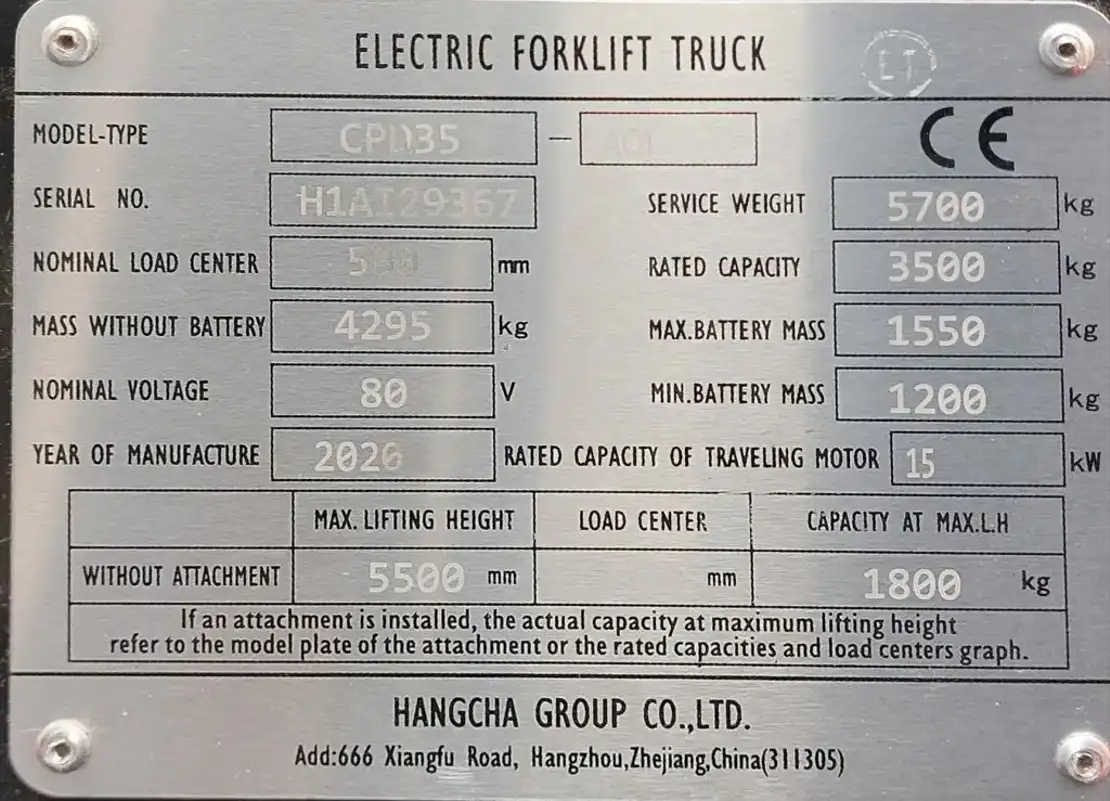

Plăcuța de capacitate - numită și plăcuță cu date, plăcuță de identificare sau placă de greutate - este o etichetă metalică montată permanent pe fiecare stivuitor, de obicei pe tabloul de bord sau pe catargul din față, unde operatorul îl poate vedea de pe scaun. Nu este o sugestie. Sub OSHA 29 CFR 1910.178(a)(6) , fiecare stivuitor trebuie să aibă o plăcuță de identificare durabilă, rezistentă la coroziune, care să fie lizibilă în orice moment. Operarea unui stivuitor cu o placă lipsă, deteriorată sau ilizibilă este o încălcare a OSHA invocată.

Placa este instalată de producător și verificată de un laborator de testare recunoscut la nivel național (NRTL), cum ar fi UL sau FM. Per ANSI/ITSDF B56.1 , capacitatea listată este rezultatul fie al unui test fizic al mesei basculante, fie al unui calcul proiectat care acoperă învelișul de stabilitate al camionului în cel mai rău caz. Nu este o estimare - este o limită testată, certificată.

Regula de funcționare: Nu utilizați niciodată un stivuitor dacă placa de capacitate lipsește, nu poate fi citită sau nu a fost actualizată pentru a reflecta atașamentele sau modificările. Contactați dealer-ul dumneavoastră sau un inginer calificat pentru o plăcuță de înlocuire înainte de a repune în funcțiune camionul.

2. Fiecare câmp de pe farfurie - și ce înseamnă de fapt

Plăcuțele de capacitate variază ușor în funcție de producător și tip de camion, dar OSHA și ANSI impun un set de câmpuri de bază care trebuie să apară întotdeauna. Iată fiecare domeniu, ce înseamnă și de ce contează:

    Placă de capacitate de probă - stivuitor electric contrabalansat
      TIP CAMION
      E
      MODEL
      FB25X
      CAPACITATE NOMINATA
      5.511 LB / 2.500 KG
      CENTRU DE ÎNCĂRCARE
      24 IN / 600 MM
      ÎNĂLȚIME MAXIMA DE RIDICARE
      130 IN / 3.300 MM
      GREUTATE CAMION
      9.260 LB / 4.200 KG
      GREUTATEA BATERIEI (MIN/MAX)
      1.540 / 1.760 lb
      TIP CATARG
      3 ETAPE / LIFTĂ GRATUITĂ COMPLETĂ
      ATASAMENT
      SCHIFATOR LATERAL
      CAPACITATE CU ATASA
      4.850 LB / 2.200 KG

Câmp	Ce îți spune	Greseala comuna
Denumirea tipului de camion de ex. E, G, LP, DS, EX	Sursa de alimentare și evaluarea zonei periculoase. E = electric; G = benzină; LP = propan lichid; DS = motorina; EX = rezistent la explozie	Presupunând că orice camion electric este sigur în zonele periculoase clasificate - numai camioanele cu clasificare EX sunt aprobate
Capacitate nominală	Sarcina maximă pe care camionul o poate ridica în siguranță - dar numai la centrul de încărcare și înălțimea de ridicare specificate. Nu este un plafon absolut independent de aceste condiții	Tratarea capacității nominale ca un număr fix, indiferent de poziția sau înălțimea sarcinii
Centrul de încărcare	Distanța orizontală de la fața frontală a furcilor până la centrul de greutate al încărcăturii. Standardul este de 24 inchi (600 mm). Capacitatea nominală este valabilă doar la această distanță exactă	Nu țin cont de încărcături mai mari de 48 de inchi - centrul lor de greutate se află peste 24 de inchi, reducând capacitatea efectivă
Înălțimea maximă de ridicare	Înălțimea la care se aplică capacitatea declarată. Pe măsură ce înălțimea de ridicare crește, capacitatea reziduală scade - un grafic separat al capacității reziduale de pe catarg arată această relație	Presupunând că capacitatea nominală maximă se aplică în continuare atunci când ridicați la 4 m într-un depozit cu rafturi înalte
Greutatea camionului (greutatea de serviciu)	Greutatea camionului în sine, inclusiv bateria pentru modelele electrice. Esențial pentru calculele sarcinii de podea și planificarea capacității liftului	Uitând că un stivuitor încărcat pe un lift = greutatea camionului greutatea încărcăturii. Greutatea combinată poate depăși valorile nominale ale liftului
Greutatea bateriei (min/max)	Doar camioane electrice. Funcția de contragreutate este parțial realizată de baterie - dacă este instalată o baterie mai ușoară, capacitatea nominală este invalidată și trebuie recalculată	Schimbarea la o baterie mai mică/mai ușoară fără a actualiza placa de capacitate
Tipul catargului	2 trepte, 3 trepte, 4 trepte sau ridicare liberă completă. Stabilește modul în care camionul se ridică și la ce înălțime este restricționată vizibilitatea. Capacitatea la înălțimea maximă depinde de tipul catargului	Înlocuirea unui catarg fără recertificarea plăcii de capacitate
Atașament (dacă este instalat)	Orice atașament care nu este fabricat (deplasator lateral, clemă, dispozitiv de manipulare a tamburului) adaugă greutate și deplasează centrul de încărcare înainte, reducând capacitatea. O a doua linie de pe placă arată capacitatea revizuită cu atașamentul instalat	Folosind capacitatea nominală de bază atunci când este montat un atașament - se aplică linia de capacitate inferioară a atașamentului
marca de omologare NRTL	Confirmarea faptului că un laborator de testare recunoscut la nivel național (UL, FM, CSA) a verificat specificațiile. Solicitat de OSHA 29 CFR 1910.178(a)(3)	Acceptarea unei plăci de înlocuire de la o sursă necertificată

3. Centrul de încărcare: cel mai neînțeles număr de pe farfurie

Centrul de încărcare este conceptul cel mai greșit înțeles în funcționarea stivuitorului. Capacitatea nominală de pe placă presupune că centrul de greutate al încărcăturii se află exact la distanța declarată a centrului de sarcină față de suprafața furcii - de obicei 24 inchi (600 mm). Aceasta corespunde unui palet standard de 48 de inci adâncime cu greutate distribuită uniform.

Mutați centrul de încărcare mai departe - deoarece sarcina este mai adâncă, mai grea pe o parte sau pentru că un atașament împinge sarcina înainte - și camionul devine mai puțin stabil. Capacitatea efectivă de siguranță scade. Numărul plăcii nu se modifică. Marja ta de siguranță o face.

Cum afectează centrul de încărcare capacitatea reală

Relația este aproximativ proporțională. Utilizați această formulă pentru a estima capacitatea ajustată atunci când centrul de încărcare diferă de valoarea plăcii:

    Formula de ajustare a capacității
    Capacitate ajustată = Capacitate nominală x (Centrul de încărcare nominală / Centrul de încărcare real)
         Exemplu:        Camion de 5.000 lb evaluat la 24 în centrul de încărcare.
    Încărcătura dvs. are centrul de greutate la 36 inchi de suprafața furcii.
    Capacitate ajustată = 5.000 x (24 / 36) =         3.333 lb
    Ați pierdut 33% din capacitatea nominală - fără să atingeți farfuria.

Centru de încărcare reală	Camion de 5.000 lb (evaluat la 24 inchi)	Capacitate rămasă	Scenariu tipic
24 inchi (600 mm)	5.000 lb	100%	Standard 48 x 40 în paleți, încărcare uniformă
30 inchi (762 mm)	4.000 lb	80%	Palet adânc de 60 inci sau încărcătură grea frontală
36 inchi (914 mm)	3.333 lb	67%	Încărcare adâncă de 72 inci sau atașament care adaugă raza de acțiune
48 inchi (1.219 mm)	2.500 lb	50%	Încărcătură de 96 de inchi sau clemă de tambur mare extinsă

Mitul contragreutății: Unii operatori cred că adăugarea de greutate în partea din spate a unui stivuitor crește capacitatea de ridicare a acestuia. Nu. Adăugarea de contragreutate modifică centrul de greutate al camionului și caracteristicile de manipulare - nu modifică capacitatea nominală certificată de pe placă și creează noi riscuri de răsturnare în direcții diferite. Nu modificați niciodată măsurile de contrabalansare fără aprobarea scrisă a producătorului și o nouă placă.

4. Înălțimea de ridicare și capacitatea reziduală

Capacitatea nominală de pe placă se aplică la o anumită înălțime de ridicare - de obicei la nivelul solului sau la o înălțime mică de deplasare. Pe măsură ce catargul se extinde în sus, se întâmplă două lucruri care reduc capacitatea de siguranță: centrul de greutate al camionului crește, iar pârghia înainte de pe puntea din față crește. Aceasta se numește capacitate reziduala - capacitatea efectivă utilă la o înălțime dată.

Capacitatea reziduală este afișată pe a diagramă separată montată pe catarg , nu pe placa de capacitate. În depozitele cu rafturi înalte - cel mai obișnuit setare în care acest lucru contează - operatorii care citesc doar plăcuța de capacitate și ignoră diagrama reziduală operează orb în momentele cele mai periculoase.

Capacitate reziduală - stivuitor de 5.000 lb (ilustrativ)

Sol (călătorie)

5.000 lb - 100%

6 ft (1,8 m)

4.400 lb - 88%

10 ft (3 m)

3.900 lb - 78%

15 ft (4,6 m)

3.200 lb - 64%

20 ft (6,1 m)

2.600 lb - 52%

Nută: Valorile sunt ilustrative. Consultați întotdeauna tabelul specific al capacității reziduale montat pe catargul camionului dumneavoastră. Cifrele reale variază în funcție de model, tip de catarg și atașament.

Implicația practică: un stivuitor cu o capacitate de 5.000 lb care plasează paleți pe un rafturi de 20 de picioare poate manipula în siguranță doar 2.500-2.800 lb la acea înălțime. Dacă încărcăturile tale cântăresc 4.000 de lb și le stivuiți la 20 de picioare, operați dincolo de limitele de siguranță de fiecare dată - iar placa de capacitate v-a oferit numărul potrivit. Pur și simplu nu ați citit nici diagrama catarg.

5. Atașamente: Când placa se schimbă

Orice atașament care nu este din fabrică montat pe un stivuitor - schimbător lateral, rotator, clemă, manevrător de tambur, push-pull, single-dublu - are două efecte asupra capacității nominale:

Atașamentul în sine cântărește ceva - de obicei 200 până la 1.000 lb, în funcție de tip. Aceasta este tratată ca o încărcătură pe care camionul o transportă deja, reducând ceea ce rămâne pentru paletul real
Atașamentele mută centrul de încărcare înainte - adăugarea unei raze mecanice deplasează centrul de greutate al sarcinii mai departe de axa față, reducând stabilitatea și, prin urmare, capacitatea efectivă

Sub OSHA 29 CFR 1910.178(a)(5) and ANSI B56.1 , fiecare atașament necesită aprobarea scrisă a producătorului înainte de instalare. Odată aprobată, plăcuța de capacitate trebuie actualizată pentru a arăta greutatea combinată a camionului și a atașamentului și capacitatea revizuită la înălțimea maximă cu atașamentul instalat.

Tip de atașament	Greutate tipică	Impactul tipic asupra capacității	Este necesară actualizarea plăcii
Schimbător lateral	200-350 lb	-300 până la -500 lb la capacitatea nominală	Da
Clemă rotativă	500-900 lb	-800 până la -1.500 lb	Da
Single-dublu (distribuitor cu furcă)	300-500 lb	-500 până la -1.000 lb (plus schimbarea centrului de încărcare)	Da
Manipulator de tobe	150-400 lb	-300 până la -600 lb	Da
Furci extinse (dincolo de lungimea din fabrică)	Variază	Semnificativ - centrul de sarcină se schimbă proporțional cu extensia furcii	Da

Atașamentele au propriile plăcuțe de date. Conform OSHA și ANSI, fiecare atașament trebuie să aibă propria placă cu date care să arate greutatea atașamentului, capacitatea maximă a combinației camion și accesoriu și un avertisment pentru a consulta plăcuța camionului pentru capacitatea operațională reală. Dacă pe plăcuța de atașare este afișată o capacitate mai mare decât cea pe care o arată plăcuța revizuită a camionului, este întotdeauna valabil numărul mai mic.

6. Denumirea tipului de camion: este explicat codul scrisorii

Denumirea tipului de camion de pe plăcuța de capacitate nu este doar un identificator de combustibil. Este o clasificare de siguranță definită de OSHA și ANSI care determină locul în care camionul are permisiunea legală de a funcționa pe baza pericolelor pentru mediu.

Cod	Sursa de alimentare	Evaluare zone periculoase	Utilizare tipică
E	electrice	Zone generale (neclasificate).	Depozite standard, depozitare produse finite
ES	electrice	Zone în care pot exista vapori inflamabili în cantități minore	Facilități cu utilizare ocazională de solvenți
EE	electrice	Zone cu risc moderat de vapori sau praf inflamabili	Manipularea cerealelor, depozitarea anumitor substanțe chimice
EX	electrice	Locații periculoase clasificate (NEC Clasa I/II Div. 1)	Zone farmaceutice API, depozitare solvenți, unități de vopsea
G	Benzina	General (zone exterioare sau bine ventilate)	Depozite de cherestea, construcții exterioare, docuri de încărcare
LP / LPS	Propan lichid	LP = general; LPS = o anumită zonă de protecție clasificată	Distributie alimente, depozite frigorifice de incarcare, curte exterioara
D / DS / DY	Diesel	D = general; DS / DY = garanții suplimentare	Operațiuni grele în aer liber, porturi, șantiere

7. Când placa trebuie actualizată

Placa de capacitate este un document viu. Orice modificare a camionului care afectează capacitatea, distribuția greutății sau funcționarea în condiții de siguranță necesită o actualizare a plăcuței - și aprobarea scrisă a producătorului înainte de efectuarea acestei modificări. Acest lucru nu este opțional conform OSHA sau ANSI.

Schimbare	Este necesară actualizarea plăcii	Este necesară aprobarea producătorului
Adăugarea unui atașament care nu este din fabrică (deplasator lateral, clemă etc.)	Da	Da - written approval required first
Înlocuirea bateriei cu o greutate diferită	Da	Da if outside min/max range on plate
Înlocuirea catargului cu un alt tip sau înălțime	Da	Da
Extinderea sau prelungirea furcilor	Da	Da
Modificarea contragreutății	Da	Da - and rarely granted
Întreținere de rutină (ulei, filtre, anvelope de aceeași specificație)	Nu	Nu

Dacă producătorul inițial nu mai are activitate sau nu răspunde, OSHA permite a Inginer profesionist calificat să efectueze analiza de siguranță și să aprobe modificarea în scris. Plăcuța trebuie încă actualizată înainte ca camionul să revină în funcțiune.

8. Ce să faceți când placa lipsește sau nu poate fi citită

Un stivuitor fără plăcuță de capacitate lizibilă trebuie scos imediat din funcțiune. Acesta nu este un apel de judecată - este o cerință directă OSHA în conformitate cu 29 CFR 1910.178(a)(6).

Pași de urmat:

Etichetați camionul - atașați un anunț de blocare/etichetare care împiedică funcționarea până când placa este înlocuită
Localizați modelul și numărul de serie - de obicei ștanțat pe cadru în apropierea suportului de protecție deasupra capului sau sub capotă. Aveți nevoie de acesta pentru a comanda un înlocuitor
Contactați producătorul sau distribuitorul autorizat - furnizați modelul, numărul de serie și orice atașamente cunoscute. Majoritatea producătorilor pot emite o placă de înlocuire certificată în câteva zile lucrătoare
Dacă producătorul nu mai operează - contactați un inginer profesionist calificat pentru a evalua camionul și a emite o plăcuță de înlocuire certificată. Nu încercați să recreați placa din memorie sau din înregistrări vechi fără aprobarea tehnică
Inspectați noua placă pentru a fi completă - verificați că include toate câmpurile cerute de OSHA și ANSI și reflectă orice atașamente instalate în prezent

Memento de verificare înainte de schimbare: OSHA solicită o inspecție înainte de schimbare a fiecărui stivuitor înainte de fiecare schimb. Lizibilitatea plăcuței face parte din această inspecție. Dacă placa este decolorată, zgâriată sau parțial ascunsă, documentați-o și începeți înlocuirea - nu așteptați eșecul complet al inspecției.

9. Referință rapidă pentru operator: citirea plăcuței în 60 de secunde

Înainte de fiecare tură, operatorii ar trebui să parcurgă această secvență:

Placa este prezentă și complet lizibilă? Dacă nu - etichetați camionul, nu utilizați.

Care este denumirea tipului de camion? Confirmați că se potrivește cu zona în care veți opera.

Care este capacitatea nominală și la ce centru de încărcare? Scrieți sau amintiți-vă numărul. Paleți standard de 48 inchi = centru de încărcare de 24 inchi. Sarcini mai largi sau mai lungi = centrul de sarcină se deplasează, capacitatea scade.

Este instalat un atașament? Dacă da, utilizați cifra de capacitate mai mică de pe linia de atașare a plăcii - nu capacitatea nominală de bază.

Veți ridica peste 10 picioare? Dacă da, localizați și citiți tabelul capacității reziduale de pe catarg înainte de încărcare.

Încărcătura pe care urmează să o alegeți se potrivește acestor condiții? Dacă greutatea sarcinii, adâncimea sau înălțimea cerințelor depășesc ceea ce permit placa și diagrama catargului - nu ridicați. Treceți la un supervizor.

Întrebări frecvente

Ce se întâmplă dacă depășesc capacitatea nominală?

Depășirea capacității nominale destabilizează camionul prin deplasarea centrului de greutate combinat înainte de puntea față - punctul de basculare. Când se întâmplă acest lucru, roțile din față acționează ca un punct de sprijin și camionul se răsturnează înainte, zdrobind orice se află în fața lui, inclusiv operatorul. Răsturnările sunt cauza principală a deceselor grave la stivuitoare. Chiar și sarcinile ușor peste capacitate cresc riscul de răsturnare, deoarece marja de stabilitate este redusă înainte de adăugarea oricăror factori dinamici (viraj, frânare, podele neuniforme).

Pot crește capacitatea adăugând contragreutate?

Nu. Adăugarea contragreutății modifică manevrarea camionului și centrul de greutate, dar nu crește capacitatea nominală certificată a acestuia. Atât OSHA, cât și ANSI interzic modificarea măsurilor de contrabalansare fără aprobarea scrisă a producătorului - iar producătorii rareori acordă această aprobare deoarece schimbarea creează noi riscuri de instabilitate în alte direcții. Capacitatea nominală de pe placă nu crește indiferent de ce se adaugă în spatele camionului.

Capacitatea nominală este în kilograme sau lire?

Cele mai multe plăci din SUA arată ambele. Mulți producători internaționali (inclusiv Hangcha) evaluează echipamentele în kilograme ca unitate principală, cu lire sterline ca cifră secundară. Confirmați întotdeauna ce unitate se aplică înainte de a utiliza numărul. O eroare comună este citirea unei plăci cu capacitate metrică (de exemplu, 2.500 kg = 5.511 lb) și tratarea a 2.500 ca o cifră de lire sterline - acest lucru ar duce la subutilizarea dramatică a camionului. În schimb, citirea unei cifre de lire în kilograme ar însemna o supraîncărcare catastrofală.

Un stivuitor folosit are nevoie de o nouă placă de capacitate?

Plăcuța originală rămâne valabilă atâta timp cât este lizibilă și reflectă cu exactitate configurația actuală a camionului. Când cumpărați un stivuitor folosit, inspectați imediat placa și verificați că se potrivește cu camionul real - modelul corect, orice atașamente instalate și gama de greutate a bateriei pentru modelele electrice. Dacă un proprietar anterior a adăugat atașamente fără a actualiza plăcuța, aceasta este o încălcare actuală a conformității care trebuie corectată înainte ca camionul să intre în service la unitatea dumneavoastră.

Care este diferența dintre placa de capacitate și diagrama capacității reziduale?

Plăcuța de capacitate arată capacitatea maximă nominală la centrul de încărcare specificat și o înălțime de ridicare de bază. Tabelul capacității reziduale - montat separat pe catarg - arată cum se modifică această capacitate pe măsură ce înălțimea de ridicare crește. Ambele trebuie citite împreună pentru orice operațiune peste o înălțime mică de deplasare. Numai placa de capacitate nu este suficientă pentru operațiuni cu rafturi înalte.
