Înțelegerea capacității nominale a transpaleților și a centrului de încărcare

Partea 1: Regula de aur a capacității transpaleților

Capacitatea nominală a unui transpalet este valabilă numai atunci când centrul de greutate al încărcăturii se aliniază cu centrul de încărcare specificat de producător, de obicei 600 mm. Operarea peste această distanță declanșează Derating de sarcină , reducând semnificativ limita de ridicare sigură pentru a preveni defecțiunile hidraulice și răsturnarea. Pentru fiecare 100 mm centrul de sarcină se deplasează înainte, capacitatea reală de ridicare poate scădea cu 15% până la 20%.

Partea 2: Înțelegerea fizicii centrului de încărcare (LC)

The Centrul de încărcare (LC) este distanța orizontală de la fața verticală a furcilor până la centrul de greutate al încărcăturii. În manipularea globală a materialelor, 600 mm este standardul de referință deoarece reprezintă punctul de mijloc al unui palet standard de 1200 mm.

Rolul standardului industrial de 600 mm
Majoritatea paleților industriali (GMA sau europaleți) au o adâncime de 1200 mm. Plasarea uniformă a greutății asigură Centrul de greutate (CoG) se află exact la marcajul de 600 mm. Dacă utilizați furci mai lungi pentru a transporta doi paleți sau lăzi supradimensionate, CoG se deplasează spre vârfurile furcii, transformând transpaletul într-o pârghie instabilă.

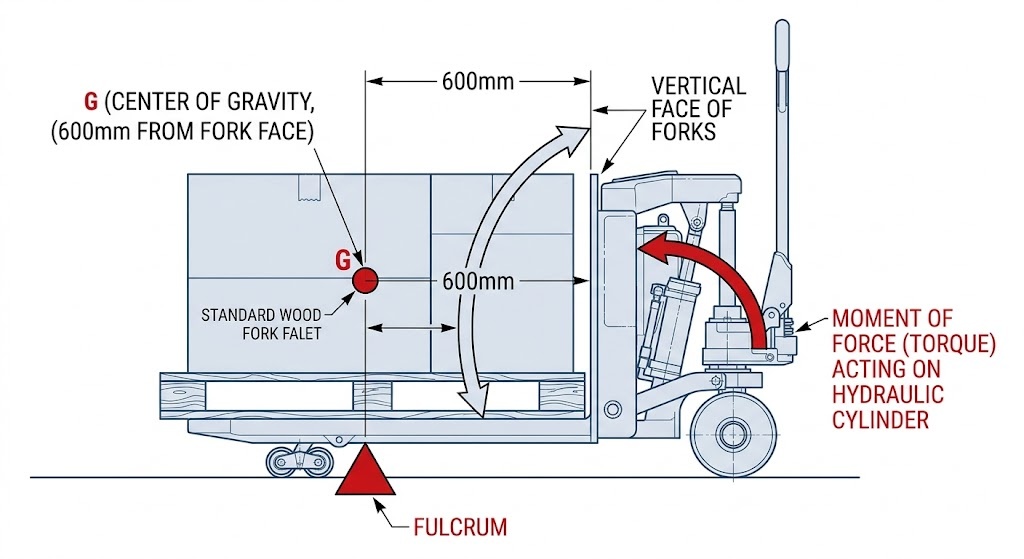

Principiul pârghiei și punctul de sprijin

Un transpalet funcționează ca a Pârghie clasa 1 . Roțile de sarcină față acționează ca Punctul de sprijin . Când distanța dintre sarcină și punct de sprijin crește, forța descendentă (cuplul) exercitată asupra sistemului hidraulic și asupra șasiului crește exponențial, chiar dacă greutatea încărcăturii rămâne aceeași.

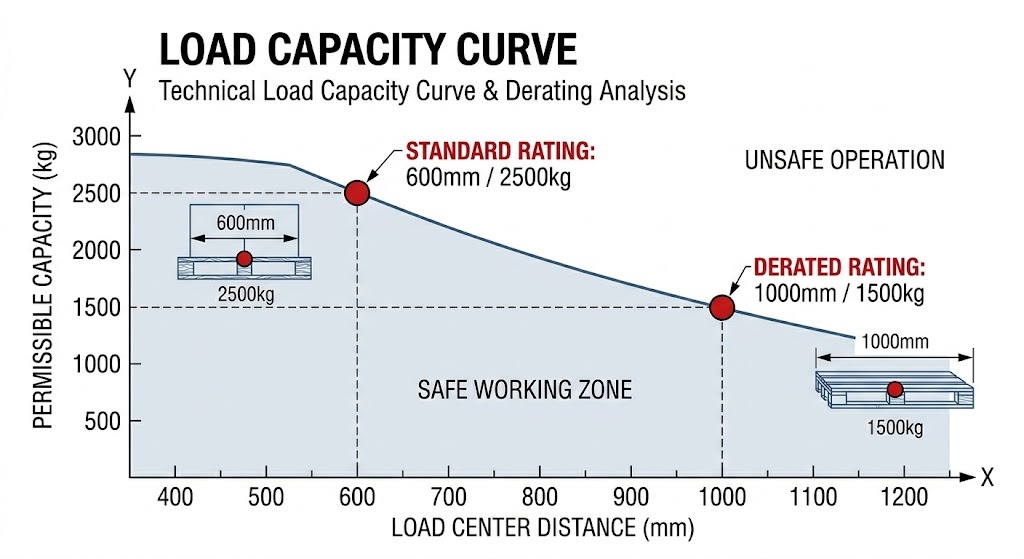

Partea 3: Realitatea tehnică: Analiza reducerii sarcinii

Derating de sarcină este reducerea calculată a capacității maxime de ridicare a unei mașini pe măsură ce centrul de sarcină crește. Aceasta este o relație neliniară dictată de Principiul momentelor . Când sarcina se îndepărtează de rădăcina furcii, avantajul mecanic se schimbă, punând o presiune excesivă asupra etanșărilor hidraulice și a șasiului.

Logica de calcul a deratingului
Pentru a estima capacitatea de siguranță pentru sarcini nestandard, profesioniștii folosesc raportul dintre momentul de proiectare și momentul real.
Formula: Capacitate reală = (Capacitate nominală * Centru de încărcare standard) / Centru de încărcare nou

Exemplu: Pentru un camion de 2500 kg care încearcă să ridice o ladă cu un centru de încărcare de 1000 mm:
(2500 * 600) / 1000 = 1500 kg.

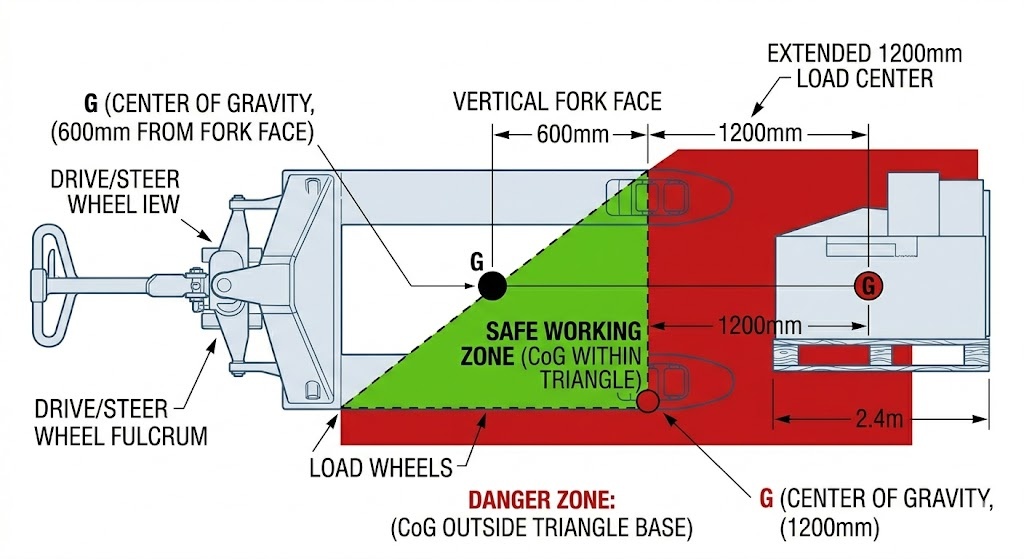

Partea 4: Inginerie pentru stabilitate: Triunghiul stabilității

Spre deosebire de stivuitoarele cu patru roți, un transpalet se bazează pe o geometrie specifică pentru a menține echilibrul. The Triunghiul de stabilitate este format din roata motoare (sau rotile de directie) si cele doua roti de sarcina fata.

Impactul centrului de greutate (CoG)

CoG trebuie să rămână în acest triunghi în orice moment. Când un centru de sarcină este extins, CoG se deplasează spre „baza” triunghiului (roțile de sarcină). Orice forță externă—cum ar fi Gradulabilitate (navigând pe o rampă de 5%) sau forța centrifugă în timpul unei viraj bruște — poate împinge CoG în afara amprentei, ducând la o răsturnare laterală sau un pas înainte.

Factori dinamici care afectează stabilitatea

• Moment de inerție: Accelerația rapidă sau frânarea de urgență cu un centru de sarcină extins creează o creștere masivă a presiunii hidraulice.
• Garda la sol: Sarcinile de mare capacitate la centrele extinse fac furcile să se îndoaie (se îndoaie ușor). Dacă Înălțime coborâtă este deja minimă (de exemplu, 85 mm), această deformare poate face ca furcile să zgârie solul, ducând la opriri bruște.

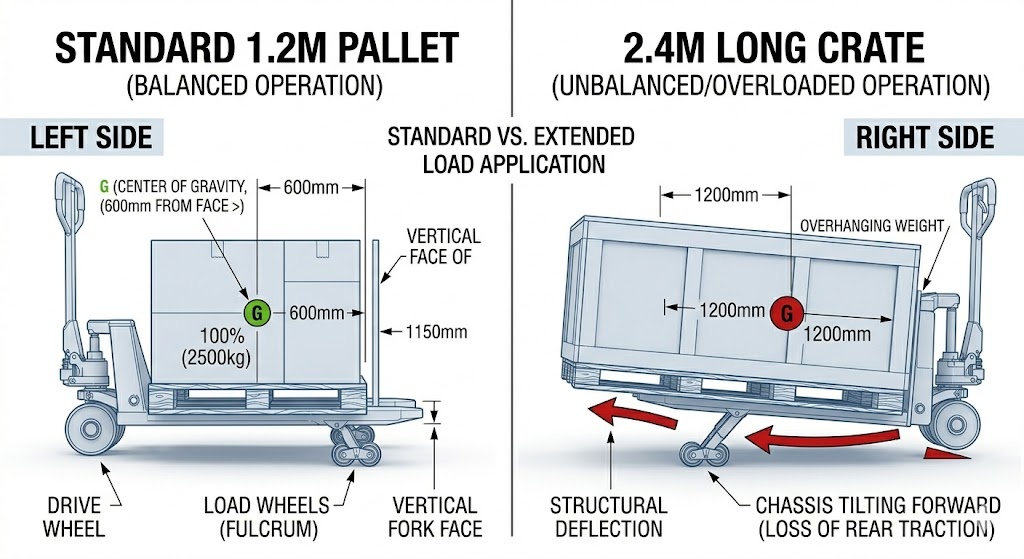

Partea 5: Strategii de selecție specifice industriei

Alegerea unui transpalet pe baza Capacitate nominală singura este o eroare comună de achiziție. Mediile de înaltă performanță necesită potrivire Capacitate reziduala la profilul de sarcină specific al industriei.

Depozitare standard (FMCG)

• Cerință: Eficiență de ciclu ridicat pentru paleți standard de 1200 mm.
• Strategie: Lipiți-vă de 1150 mm x 540 mm configurația furcii. Aceasta asigură că Centrul de încărcare rămâne la 600 mm, menținând 100% din capacitatea nominală și raza optimă de viraj (Ast).

Construcții și producție grea

• Cerință: Manipularea sarcinilor concentrate (mașini) sau a sarcinilor lungi distribuite (cherestea/țevi).
• Strategie: Pentru sarcini care depășesc 1500 mm lungime, a Șasiu rezistent de 3500 kg este adesea necesar pentru a transporta în siguranță o încărcătură de 1500 kg din cauza Derating de sarcină efect. Verificați Gradulabilitate rating dacă utilizați rampe, deoarece centrele de sarcină extinse reduc tracțiunea pe roata motoare.

Lanțul rece și farmaceutic

• Cerință: Conformitate cu igiena și stabilitate în medii de tracțiune cu temperatură scăzută.
• Strategie: Utilizați Oțel inoxidabil modele cu ulei hidraulic netoxic specializat. Fiți conștienți de faptul că mediile reci pot afecta consistența presiunii hidraulice; asigurați-vă că unitatea are o Supapă de reducere a presiunii de suprasarcină pentru a preveni oboseala structurală în timpul vârfurilor „Moment de Forță”.

Partea 6: Întrebări frecvente (FAQ)

Î1: Pot ridica o încărcătură de 2000 kg dacă transpaletul meu este evaluat pentru 2500 kg?
Raspuns: Da, dar numai dacă centrul de încărcare este de 600 mm sau mai puțin. Dacă ridicați o încărcătură nestandard sau supradimensionată unde centrul de greutate depășește 600 mm, Derating de sarcină efectul reduce capacitatea reală de siguranță. De exemplu, la un centru de încărcare de 1000 mm, un camion de 2500 kg poate suporta în siguranță doar aproximativ 1500 kg.

Î2: Cum afectează lungimea furcii stabilitatea unui transpalet?
Raspuns: Lungimea furcii dictează poziționarea Punctul de sprijin Point . În timp ce furcile mai lungi (de exemplu, 1800 mm) permit încărcătura supradimensionată, ele deplasează centrul de greutate al încărcăturii mai departe de roata motoare. Acest lucru crește Moment of Force pe sistemul hidraulic și deplasează centrul de greutate (CoG) spre marginea Triunghiul de stabilitate , crescând riscul de basculare.

Î3: Ce este „capacitatea reziduală” în manipularea materialelor?
Raspuns: Capacitate reziduala este capacitatea reală de ridicare a echipamentului într-o configurație specifică, nestandard. Spre deosebire de Capacitate nominală nominală (greutatea maximă în condiții ideale), capacitatea reziduală ține cont de factorii de derating, cum ar fi centrele de încărcare extinse, utilizarea de atașamente sau cote mari de ridicare.

Î4: De ce transpaletul meu electric își pierde tracțiunea atunci când transportă încărcături lungi?
Raspuns: Acest lucru se datorează de obicei Înclinarea șasiului cauzată de un centru de încărcare extins. Când greutatea încărcăturii este concentrată prea mult înainte (dincolo de roțile de sarcină din față), se creează un efect de pârghie care ridică roata motoare din spate. Acest lucru reduce presiunea în jos necesară pentru tracțiune, ceea ce duce la patinarea roților și la frânarea compromisă.
